Inom tillverkande industri är gängor en självklar del av många komponenter och sammanfogningar. För att säkerställa att en gänga fungerar som den ska måste den uppfylla rätt krav på profil, stigning och tolerans.
Med rätt gängtolk går det att kontrollera om en invändig eller utvändig gänga håller den kvalitet som krävs för att fungera i montage, produktion och slutlig applikation. Gängtolkar är därför en viktig del av kvalitetssäkringen i allt från löpande tillverkning till slutkontroll.
Vad är en gängtolk?
En gängtolk är ett kontrollverktyg som används för att verifiera att en invändig gänga ligger inom angivna toleranser och följer rätt standard. Till skillnad från exempelvis ett skjutmått, som bara visar vissa enskilda mått, är en gängtolk utformad för att kontrollera gängans funktion i sin helhet. Den används för att säkerställa att gängan kan monteras korrekt och att den inte är för trång, för vid eller på annat sätt avviker från kraven.
Gängtolkar används både vid tillverkning och efterbearbetning, men också i kvalitetskontroll där det är avgörande att varje detalj uppfyller ritningsenliga krav. Inom många industrier är detta en förutsättning för att undvika monteringsproblem, driftstörningar och kostsamma kassationer.
Invändig och utvändig gängkontroll
Vid gängkontroll skiljer man mellan invändiga och utvändiga gängor. Båda typerna kräver rätt kontrollmetod och rätt typ av tolk/ring för att resultatet ska bli tillförlitligt.
Gängtolkar för invändiga gängor
Invändiga gängor, till exempel i hål eller muttrar, kontrolleras vanligtvis med gängtolkar. Dessa är utformade för att kontrollera att den invändiga gängan har rätt dimension och tolerans så att en motsvarande skruv eller gängad detalj kan passa och fungera som avsett.
Gängringar för utvändiga gängor
Utvändiga gängor, till exempel på skruvar, tappar eller axlar, kontrolleras i stället ofta med gängringar. De används för att verifiera att den utvändiga gängan håller rätt mått och att den inte överskrider tillåtna toleranser. På så sätt kan man säkerställa att gängan fungerar tillsammans med sin motpart utan problem vid montering.

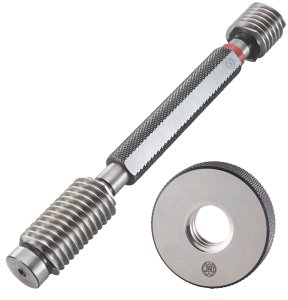

Gå- och stopprincipen vid gängkontroll
En grundläggande princip inom gängkontroll är användningen av gå- och stopptolkar/ringar, även kallat go/no-go-kontroll. Denna metod används för att snabbt kunna avgöra om en gänga är godkänd inom givna toleransgränser.
En gåtolk ska kunna passera eller monteras på ett definierat sätt om gängan är korrekt tillverkad. En stopptolk ska däremot inte gå igenom eller skruvas på mer än tillåtet. Om gängan klarar båda dessa moment finns det goda förutsättningar för att den uppfyller kraven.
Varför gå- och stoppkontroll är viktig i produktion
I serieproduktion och bearbetning där stora volymer passerar genom kontrollen är gå- och stoppprincipen särskilt viktig. Den gör kontrollen snabb, tydlig och enkel att upprepa. Samtidigt minskar den risken för att felaktiga detaljer går vidare i processen. Det bidrar till bättre kvalitetssäkring, stabilare processer och färre problem längre fram i kedjan.
Vanliga standarder och gängtyper vid gängkontroll
För att välja rätt gängtolk/gängring behöver man inte bara känna till dimensionen, utan även vilken standard och vilken typ av gänga som ska kontrolleras. Olika applikationer, marknader och tekniska krav kan ställa olika krav på både gängform och tolerans.
Metriska gängor
Metriska gängor är vanliga inom europeisk industri och används i ett stort antal mekaniska konstruktioner och sammanfogningar. De anges vanligtvis i millimeter och förekommer i både standardutförande och finare stigningar beroende på applikation. För metrisk gängkontroll är det viktigt att tolken motsvarar rätt dimension och rätt toleransklass.
Fingängor
Fingängor används när man vill ha en annan kombination av hållfasthet, justerbarhet eller tätningsegenskaper än vad standardstigning ger. De förekommer bland annat i applikationer där finare inställning eller bättre låsningsegenskaper efterfrågas. Här är det särskilt viktigt att gängtolken är anpassad till exakt rätt stigning.
UNC och UNF
UNC och UNF är vanliga tumgängor, särskilt i sammanhang där amerikanska standarder används. De förekommer ofta i internationella industrimiljöer, inom fordon, maskinteknik och andra applikationer där komponenter följer tumstandard. För kontroll av dessa gängor krävs tolkar och ringar som är anpassade till respektive standard och stigning.
BSP och andra rörgängor
BSP är en vanlig gängtyp vid rör- och kopplingsapplikationer. I sådana sammanhang kan kraven skilja sig från traditionella mekaniska förband, eftersom funktion, täthet och standardkompatibilitet ofta är avgörande. Gängkontroll av rörgängor kräver därför rätt typ av tolk/ring och god förståelse för vilken standard som gäller i applikationen.
NPT och koniska gängor
NPT är en annan vanligt förekommande gängtyp inom vissa system och marknader, särskilt där koniska gängor används för tätande förband. Den här typen av gängor ställer särskilda krav på kontrollen eftersom passform och funktion påverkas av gängans geometri på ett annat sätt än vid parallella gängor. Valet av rätt gängtolk blir därför extra viktigt.
Hur väljer man rätt gängtolk?
Att välja rätt gängtolk och gängring handlar om mer än att bara hitta rätt dimension. För att kontrollen ska bli korrekt måste tolken stämma överens med gängans standard, profil, stigning och tolerans. Man behöver också ta hänsyn till om kontrollen gäller en invändig eller utvändig gänga och vilken funktion detaljen ska ha i den färdiga applikationen.
I många fall är ritningen eller den tekniska specifikationen den viktigaste utgångspunkten. Där framgår vanligtvis vilken gängtyp som används, vilka toleranskrav som gäller och om det finns särskilda önskemål kring certifiering eller spårbarhet.
När behövs specialanpassade gängtolkar?
Standardtolkar räcker långt i många applikationer, men det finns också situationer där en specialanpassad gängtolk är rätt väg att gå. Det kan handla om ovanliga dimensioner, särskilda profiler, avvikande toleranskrav eller kundspecifika ritningar där standardutföranden inte är tillräckliga.
Specialanpassade gängtolkar kan också vara aktuella när kontrollen behöver integreras i en särskild produktionsmiljö, när spårbarhet och dokumentation är extra viktiga eller när komponenten ingår i en applikation med höga krav på precision och funktion. I sådana fall är det ofta en fördel att ta hjälp av en leverantör som kan analysera behovet och ta fram en lösning som är anpassad efter den faktiska användningen.
Behöver du hjälp att välja rätt gängtolk?
Valet av gängtolk påverkas av flera faktorer, från standard och tolerans till applikation och kontrollkrav. Med rätt underlag går det att hitta en lösning som fungerar både tekniskt och praktiskt i den aktuella produktionen. Behöver du hjälp att välja rätt gängtolk, eller söker du en specialanpassad lösning, är du välkommen att kontakta oss.
