Master Gears
För noggrann kontroll av kugghjul
Douglas Hellström erbjuder master gears för kontroll och kvalitetssäkring av kugghjul inom industriell tillverkning. Master gears används som referenskugghjul vid kontroll av exempelvis kugggeometri, rundgång och sammansatt avvikelse.
Vi hjälper till att ta fram rätt master gear utifrån kugghjulets geometri, aktuell kontrollmetod och krav på noggrannhet. Sortimentet omfattar både raka och snedkuggade utföranden samt lösningar för kontroll av invändiga kuggar.
Hur används master gears?
En master gear används tillsammans med kugghjulet som ska kontrolleras. Genom att låta referenskugghjulet och komponenten arbeta i ingrepp kan avvikelser i det tillverkade kugghjulet identifieras utan att varje enskild kuggparameter behöver mätas separat.
Metoden används bland annat vid single flank och double flank inspection, där förändringar under rotationen kan ge information om exempelvis sammansatta kuggfel, rundgång och variation mellan enskilda kuggar.
Master gears används därför ofta för löpande kontroll i produktionen, men också vid inställning och verifiering av mätutrustning.
Tekniska specifikationer för master gears
Master gears kan tas fram i ett stort antal dimensioner och utföranden. Beroende på modell och applikation kan exempelvis följande parametrar anpassas:
- modul eller diametral pitch
- antal tänder och diameter
- tryckvinkel
- spiralvinkel
- kuggbredd
- material och hårdhet
- noggrannhetsklass
- invändigt eller utvändigt utförande
- kundspecifik geometri efter ritning
Spur, helical och internal master gears
Vilket utförande som behövs beror på den komponent som ska kontrolleras och hur kontrollen ska genomföras.

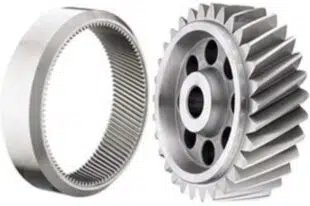

Spur master gears används för raka kugghjul och är ett vanligt alternativ vid produktionskontroll. Helical master gears är avsedda för snedkuggade komponenter där bland annat spiralvinkel och kugggeometri behöver motsvara den färdiga detaljen. För kontroll av invändiga kuggar finns även internal master gears och kundanpassade component replicas.
Douglas Hellström hjälper till att specificera rätt utförande utifrån applikationen.
Standarder och noggrannhetsklasser
Vid kontroll av kugghjul är det viktigt att master gear håller en högre och väldefinierad noggrannhet än komponenten som ska verifieras. Master gears kan därför tillverkas enligt internationellt etablerade standarder och noggrannhetsklasser.
Beroende på applikation kan krav enligt bland annat DIN, ISO och AGMA vara aktuella. Standarder som DIN 3970 används exempelvis för master gears, medan andra standarder definierar grundprofiler och geometrier för cylindriska kugghjul.
Douglas Hellström hjälper till att bedöma vilken standard och noggrannhetsklass som är lämplig för den aktuella kontrolluppgiften.
Kontroll och dokumentation
För master gears som används inom kvalitetskontroll är spårbarhet och dokumenterad noggrannhet ofta lika viktigt som själva verktyget. Beroende på utförande och krav kan master gears därför levereras med relevant kontroll- och mätdokumentation.
Det är särskilt viktigt i produktion där samma referensverktyg används återkommande och där förändringar över tid behöver kunna följas.
Behöver du master gears för din applikation?
Douglas Hellström har arbetat med mätverktyg och verktyg för svensk industri sedan 1963. Vi hjälper dig att ta fram master gears för kontroll av raka, snedkuggade och invändiga kugghjul, både för standardiserade och kundspecifika applikationer.
Skicka gärna ritning eller tekniskt underlag till oss, så hjälper vi dig att bedöma vilket utförande som passar för din kontrollutrustning och produktion.
